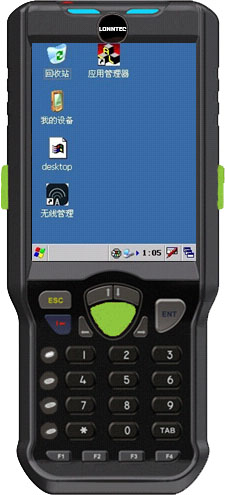

无线数据采集器LS750
特性和优点
优秀的扫描体验:人体工学设计,握感舒适,小巧轻便,仅重313g,满足便携性应用。
支持各类条码扫描:LS750支持专业的扫描引擎,可选配一维激光扫描引擎或二维图像扫描引擎,可快速、准确的采集数据。
可同时外接多个蓝牙设备:LS750可实现同时外接多个蓝牙设备,如蓝牙耳机、蓝牙打印机、蓝牙POS等,极大的丰富了内外场应用,同时这种分体式的蓝牙组合技术也使得功能组合更加灵活。
优秀的扫描体验:贴心的前倾45度扫描角度设计,从而极大的方便了客户在扫描的同时能够看清屏幕显示,避免了反复的翻动手腕带来的操作疲劳。
一、性能、物理及使用环境参数
CPU | Ti ARM® Cortex™-A8 AM3715 1GHz |
操作系统 | MicrosoftⓇWindowsⓇCE 6.0 |
RAM | 512MB |
ROM | 512MB |
用户存储空间 | 4GB(内置不可拆卸) |
用户存储扩展 | Micro SD Card兼容32GB SDHC compatible |
键盘 | 28键 |
LED透光(按键带背光) | |
显示屏幕 | 3.5英寸工业级彩色液晶显示屏,电阻式触摸,320*240(可选640*480) |
电源 | 可拆卸3.7V 3600mAh锂离子充电电池 |
内置备份电池:不可拆卸3.7V/100mAh充电电池 | |
充电 |
专用充电器5V电压,1.5A电流 PC USB充电0.5A电流
智能识别PC及专用充电器切换0.5A/1.5A充电电流 |
数据通信接口 | 标准MicroUSB接口,支持USB2.0 HighSpeed |
通知方式 | 声音、振动器、LED灯指示 |
音频 | 内置扬声器,内置麦克风 |
尺寸 | 169(H)×72(W)×36(T)mm , (宽度72mm不包含侧按键) |
重量(含标准电池) | 313g(含电池,依据配置不同,略有差别) |
工作温度 | -25℃至+60℃ |
储存温度 | -45℃至+60℃ |
湿度 | 5% to 95% RH 无凝露状态 |
防水防尘工业等级 | IP65 |
跌落测试 | 能经受多次从1.5米(5英尺)高度坠落 |
抗震和抗冲击 | 1000次 0.5米滚动(相当于2000次撞击) |
静电放电(ESD) | ±15kV空气放电,±8kV直接放电 |
二、 LS750数据采集功能参数
功能1 | 一维高级激光扫描引擎SE955 |
光学分辨率 | 0.004英寸最小条宽 |
旋转视角 | 偏离垂直角度±35° |
上下倾斜视角 | 偏离正常角度±65° |
左右偏移视角 | 偏离正常角度±50° |
环境光 | 太阳光:10,000ft. Candles(107,640Lux) |
人造光:450ft.candles(4,844Lux) | |
扫描景深 | 15.2cm(4mil),64.1cm(55mil) |
扫描频率 | 每秒扫描最小92,典型104,最大116次(双向) |
扫描宽度 | 47°,35° |
激光功率 | 0.7mw±0.1mw |
支持符号 | UPC-A,UPC-E,EAN-8,EAN-13,Code 128,Code 39, Code 93,Code 11,Codabar,Interleaved 2 of 5,Discrete 2 of 5,Chinese 2 of 5,MSI,RSSI等 |
功能2 | 二维扫描引擎 SymbolSE4500 |
传感器分辨率 | 752(H)×480(V)像素Wide VGA |
旋转视角 | 360° |
上下倾斜视角 | 偏离正常±60° |
左右偏移视角 | 偏离正常±60° |
对焦环境(VLD) | 655nm±10nm |
照度环境(LED) | 635nm±5nm |
环境光(太阳光) | 9000 ft. Candles(96,900Lux) |
可选子型号SR | 专为低/中密度标准范围的一维/二维条码扫描而优化 |
可选子型号DL | 专为中到高密度一维/二维条码以及驾照和其他身份证件上的 PDF 条码而优化,是门禁和出入境身份管理的理想之选;医疗保健护理点应用中的患者腕带和单位剂量;电子行业中常见的高密度条码 |
可选子型号HD | 专为超高密度一维和二维条码以及制造业中的直接部件标记而优化设计 |
功能3 | HF |
可读写标签 | 支持ISO15693、ISO14443A |
工作频率 | HF频段13.56MHz |
读取距离 | 读取距离0~5cm (ISO15693),0-4cm(ISO14443A) |
功能4 | 图像采集 |
照片分辨率 | 2592*1944,2048*1536,1600*1200,1024*768 |
焦距 | 自动对焦 |
闪光灯 | 支持闪光灯(支持背照式) |
像素 | 500万 |
功能5 | GPS地理位置信息采集 |
热启动 | <2 秒 (平均值) |
暖启动(autonomous) | <35秒(平均值) |
暖启动(with CGEE) | 10秒(典型) |
冷启动 | <35秒(平均值) |
三、 LS750无线数据通信功能参数
功能1 | 无线局域网 WIFI |
协议 | IEEE 802.11b/g/n |
频率范围 | 取决于国家(地区),通常为2.4至2.5GHz |
通道数 | CH1~CH14 |
安全性 | OPEN、WEP、WPA-PSK(TKIP)、WPA2-PSK(TKIP+AES)OPEN、WEP、WPA2-PSK(TKIP+AES)、TLS、TTLS (MS-CHAP),、TTLS(MS-CHAP v2)、TTLS (CHAP)、TTLSMD5、TTLS-PAP、PEAP-TLS、PEAP(MS-CHAP v2)、WPA-AES、支持CCX v4等 |
输出功率 | 802.11b /11Mbps : 15 dBm ± 1.5 dB @ EVM ≤ -9dB |
802.11g /54Mbps : 15 dBm ± 1.5 dB @ EVM ≤-25dB | |
802.11n /65Mbps : 15 dBm ± 1.5 dB @ EVM ≤-28dB | |
灵敏度 | 802.11b @8% PER:
– 1Mbps PER @ -93 dBm, typical |
802.11g @10% PER:
– 6Mbps PER @ -89 dBm, typical |
|
802.11n @10% PER:
– MCS=0 PER @ -86 dBm, typical |
|
传输距离 | 大于150米(工业级AP,空旷地域) |
速率 | 802.11b : 1, 2, 5.5, 11Mbps
802.11g : 6, 9, 12, 18, 24, 36, 48, 54Mbps 802.11n: 6.5, 13, 19.5, 26, 39, 52, 58.5, 65Mbps(20MHz ,Long GI,800ns) 802.11n : 7.2, 14.4, 21.7, 28.9, 43.3, 57.8, 65,72.2Mbps(20MHz ,short GI,400ns) |
天线 | 内置式单天线 |
功能2 | 无线广域网 TD-SCDMA (不支持通话) |
频率 | DualBand TD-SCDMA :2010~2025/1880~1920MHz
DualBand EDGE/GPRS/GSM 900/1800MHz |
速率 | EDGE: PS UL Max 118.4Kbps; DL Max 236.8kbps
TD-HSPA: PS UL Max 2.2Mbps;DL Max 2.8Mbps TD-SCDMA: PS UL Max 384kbps; DL Max 384kbps |
功能3 | 无线个域网 蓝牙 |
标准 | Bluetooth 2.1 (EDR) |
功率 | Class 2 |
距离 | 大于20米(工业级蓝牙适配器) |
四、部设备和配件
标准配件 | 通用适配器×1、数据通信线×1、触摸笔×1、手带×1、电池×1 |
自选配件 | 单体电池座充、电池四槽充电器、车充等 |
